玻璃丝包漆包扁线

当前位置:首页 > 产品展示 > 丝包线系列 > 玻璃丝包漆包扁线

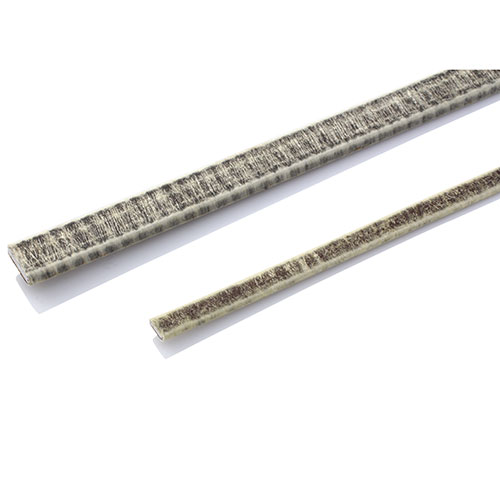

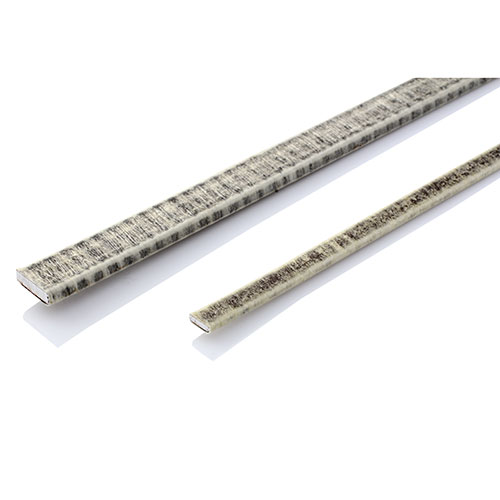

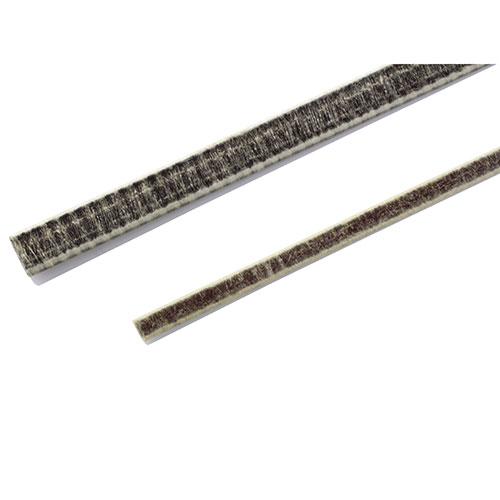

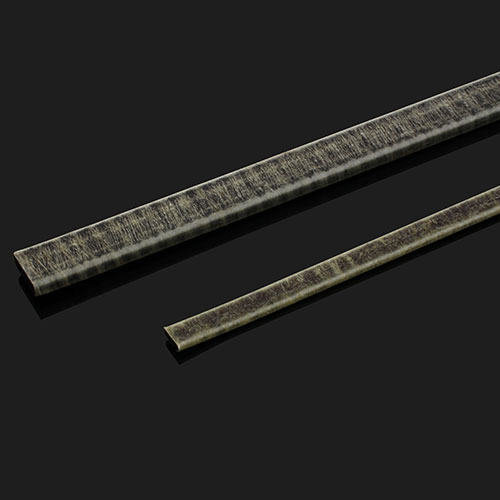

玻璃丝包漆包扁线

玻璃丝包漆包扁线

产品介绍:玻璃丝包漆包扁线是在优质铜(铝)导线上先漆包,然后再绕包玻璃纤维,根据客户需求配所需耐温指数的绝缘漆,烘焙处理,使玻璃纤维、绝缘漆及导体之间粘结成整体。该产品的耐温等级有130、155、180、200四个等级,产品广泛用于发电机、电机、电动机及其它类似电气设备绕组。

  • 收藏此商品
  • 分享到:
●产品的名称:玻璃丝包漆包扁线
●产品介绍:玻璃丝包漆包扁线是在优质铜(铝)导线上先漆包,然后再绕包玻璃纤维,根据客户需求配所需耐温指数的绝缘漆,烘焙处理,使玻璃纤维、绝缘漆及导体之间粘结成整体。该产品的耐温等级有130、155、180、200四个等级,产品广泛用于发电机、电机、电动机及其它类似电气设备绕组。
●执行标准:GB/T7672—2008
●生产范围:

铜铝扁线
窄边尺寸a:0.80mm—5.60mm
宽边尺寸b:2.00mm—16.00mm

若选用规格超出以上范围,请与我们联系

●材料:
  铝扁线应符合GB5584.3-2009规定,20℃时的电阻率不大于0.0280Ωmm2/m
  铜扁线应符合GB5584.2-2009规定,20℃时的电阻率不大于0.017241Ωmm2/m
●宽边绝缘厚度和窄边绝缘厚度应符合下表规定:

导体宽边标称尺寸/mm

玻璃丝包2级漆膜厚度漆包线绝缘厚度/mm

单玻璃丝包Grade 2GL1

双玻璃丝包Grade 2GL2

最小

标称

最大

最小

标称

最大

3.15

0.23

0.29

0.35

0.35

0.42

0.49

3.15

6.30

0.25

0.31

0.37

0.38

0.45

0.52

6.30

12.50

0.27

0.34

0.41

0.43

0.50

0.57

12.50

16.00

0.30

0.38

0.46

0.46

0.54

0.62

玻璃丝包漆包扁线在直径如下表规定的圆棒上分别进行宽边弯曲和窄边弯曲后,绕包层应无开裂

玻璃丝包漆包扁线绕组线弯曲

圆棒直径

宽边

8.00

10×宽边尺寸

8.00

15×宽边尺寸

窄边

全部尺寸

10×窄边尺寸

玻璃丝包漆包扁线击穿电压应符合下表规定:

绝缘类型

最小击穿电压/V

2级漆膜厚度漆包线和

单玻璃丝包Grade 2GL1

1500

双玻璃丝包Grade 2GL2

2000
